Фрезерные станки

Фрезерные станки это оборудование для обработки заготовок вращающейся фрезой. Станок снимает слой материала, формирует плоскости, контуры. Такие машины применяют в металлообработке, деревообработке, производстве оконных и дверных конструкций, мебели, пресс-форм и технических деталей. Ниже приведено подробное описание: принцип работы, устройство, параметры выбора, классификация и основные виды оборудования.

Принцип работы

Работа фрезерного станка основана на сочетании двух движений. Первое движение выполняет режущий инструмент. Фреза вращается в шпинделе и снимает материал с поверхности заготовки. Второе движение связано с подачей. Заготовка или инструмент перемещается по заданной траектории.

Такой принцип позволяет обрабатывать деталь не только по прямой линии. Станок может формировать уступы, пазы, криволинейные поверхности и сложный профиль. В ручных моделях оператор задаёт движение вручную. В станках с ЧПУ траектория заранее прописывается в управляющей программе.

Основные операции фрезерования:

• обработка плоских и фасонных поверхностей;
• выборка пазов, канавок и четвертей;
• изготовление уступов и торцов;
• сверление, зенкование и расточка;
• нарезание резьбы специальным инструментом;
• обработка профилей из ПВХ, алюминия, стали, дерева и композитов.

Фрезеровочные станки предназначены для точного формообразования деталей. Они применяются там, где требуется повторяемость, чистая поверхность и стабильная геометрия.

Работа оборудования зависит от трёх факторов. Это скорость вращения фрезы, подача и глубина резания. Если скорость выбрана неправильно, инструмент перегревается или быстро изнашивается. Если подача слишком высокая, появляется вибрация и ухудшается качество поверхности.

В 2026 году особенно востребованы станки с ЧПУ, автоматической подачей и быстрой сменой инструмента. Они сокращают влияние человеческого фактора и повышают производительность.

Как устроены

Конструкция фрезерного станка зависит от типа оборудования. Но большинство моделей имеет общие узлы. Они отвечают за жёсткость, движение, фиксацию заготовки, вращение инструмента и управление процессом.

Базовое строение фрезерного станка включает:

• станину или основание;
• рабочий стол;
• шпиндельный узел;
• электродвигатель;
• направляющие и салазки;
• систему подачи;
• коробку скоростей или частотный привод;
• органы управления;
• защитные кожухи;
• систему охлаждения или удаления стружки.

Станина является несущей частью. Она должна быть жёсткой и устойчивой к вибрациям. Чем выше масса и качество основания, тем стабильнее обработка. Для промышленных задач важна литая или усиленная сварная конструкция.

Рабочий стол служит для фиксации детали. На него устанавливают тиски, прижимы, кондукторы или специальные приспособления. В станках для алюминиевого и ПВХ-профиля часто применяют упоры, линейки и пневматические прижимы. Они ускоряют повторяемые операции.

Шпиндель удерживает фрезу и передаёт ей вращение. Это один из ключевых узлов станка. От его точности зависит биение инструмента, чистота обработки и срок службы оснастки. В современных моделях шпиндель может иметь воздушное или жидкостное охлаждение.

Система управления бывает ручной, полуавтоматической или числовой. ЧПУ позволяет задавать координаты, скорость, глубину резания и последовательность операций. Для серийного производства это особенно важно. Один раз настроенная программа может повторяться сотни раз.

Область применения

Фрезерные станки используют в производстве, ремонте, строительстве и мастерских. Они подходят для обработки разных материалов. Чаще всего это металл, алюминий, ПВХ, дерево, МДФ, фанера, пластик и композиты.

В металлообработке станки применяют для изготовления корпусов, кронштейнов, плит, посадочных мест, шпоночных пазов и пресс-форм. В деревообработке их используют для мебельных фасадов, декоративных элементов, столешниц и соединительных деталей. В производстве окон и дверей оборудование нужно для фрезеровки импоста, торцов профиля, дренажных отверстий и технологических пазов.

Основные отрасли применения:

• производство окон и дверей из ПВХ и алюминия;
• машиностроение и приборостроение;
• мебельное производство;
• изготовление рекламных конструкций;
• производство пресс-форм и штампов;
• ремонтные мастерские;
• малосерийное и серийное производство деталей.

Функции фрезерного станка не ограничиваются снятием материала. Оборудование помогает повысить точность сборки, ускорить выпуск изделий и уменьшить количество ручных операций. Для бизнеса это влияет на себестоимость, качество и скорость выполнения заказов.

В 2026 году при выборе станка всё чаще оценивают не только цену. Важны автоматизация, энергоэффективность, доступность расходников, простота настройки и сервисная поддержка. Для производства окон особенно значимы точность позиционирования и удобство работы с длинным профилем.

В нашем каталоге есть фрезерные станки для производства окон и дверей из ПВХ и алюминия

Функциональные параметры

Функциональные параметры показывают, какие задачи сможет выполнять оборудование. По ним сравнивают модели перед покупкой. Ошибка в выборе приводит к низкой производительности или невозможности обработки нужных деталей.

Число шпинделей

По числу шпинделей станки бывают одношпиндельными и многошпиндельными. Один шпиндель подходит для универсальных операций. Такой станок проще в настройке и обслуживании. Он удобен для мастерской, небольшого производства и единичных деталей.

Многошпиндельные модели применяют там, где нужно выполнить несколько операций за один цикл. Например, одновременно обработать профиль с разных сторон. Это снижает время переналадки и повышает скорость выпуска изделий. Такие станки чаще используют в серийном производстве.

Количество шпинделей влияет на:

• производительность;
• сложность настройки;
• стоимость оборудования;
• требования к оператору;
• скорость обработки одинаковых деталей.

Конструкция рабочего стола

Рабочий стол может быть неподвижным, подвижным, поворотным, наклонным или вакуумным. Подвижный стол перемещает заготовку по одной или нескольким осям. Поворотный стол помогает обрабатывать деталь под углом. Вакуумный стол применяют для листовых материалов.

Для профильных систем важны прижимы и упоры. Они помогают быстро фиксировать алюминиевые и ПВХ-заготовки. При работе с металлом часто используют тиски, механические зажимы и специальные приспособления. Чем надёжнее фиксация, тем ниже риск брака.

Конструкция стола влияет на точность и удобство. Если заготовка смещается, геометрия детали нарушается. Если стол мал, крупную деталь нельзя установить безопасно. Поэтому рабочий стол всегда оценивают вместе с размерами деталей.

Размеры рабочей зоны

Размеры рабочей зоны определяют максимальную длину, ширину и высоту заготовки. Для настольных моделей зона обычно небольшая. Для промышленных портальных станков она может достигать нескольких метров.

Этот параметр особенно важен для производства окон, дверей и мебельных деталей. Длинные профили требуют достаточной длины стола и удобной системы упоров. Листовые материалы требуют большой площади обработки. Металлические корпусные детали требуют запаса по высоте.

При выборе учитывают не только текущие задачи. Желательно оставлять резерв по размеру. Если сегодня производство работает с профилем одного типоразмера, завтра может появиться более крупный заказ. Слишком маленькая рабочая зона быстро ограничит развитие.

Число осей

Число осей показывает, в каких направлениях может двигаться инструмент или заготовка. Простые станки работают по двум или трём осям. Более сложные модели имеют четыре или пять осей. Чем больше осей, тем сложнее детали можно изготавливать.

Трёхосевые станки подходят для большинства стандартных задач. Они обрабатывают плоскости, пазы и контуры. Четырёхосевые модели добавляют вращение заготовки или инструмента. Пятиосевые станки позволяют обрабатывать сложные поверхности за меньшее число установок.

На практике число осей влияет на:

• сложность геометрии детали;
• количество переустановок;
• точность обработки сложных поверхностей;
• время производственного цикла;
• стоимость оборудования и обслуживания.

Точность обработки

Точность показывает, насколько готовая деталь соответствует заданным размерам. На неё влияют жёсткость станка, качество направляющих, шпиндель, система управления и оснастка. Также важна квалификация оператора.

Для грубых операций достаточно обычной точности. Для пресс-форм, посадочных мест и ответственных деталей требуется повышенная точность. В станках с ЧПУ точность зависит от сервоприводов, датчиков, люфтов и качества калибровки.

На точность обработки влияют:

• вибрация станка;
• состояние фрезы;
• правильная фиксация заготовки;
• режим резания;
• температура в зоне обработки;
• регулярность обслуживания.

Ограничения по выбору инструментов

Не каждый станок может работать с любой фрезой. Ограничения связаны с типом шпинделя, посадочным размером, мощностью, оборотами и жёсткостью конструкции. Если установить неподходящий инструмент, качество обработки снизится.

Для мягких материалов применяют одни фрезы. Для стали и алюминия нужны другие геометрия, покрытие и режимы резания. Для ПВХ-профиля важна чистая кромка без перегрева. Для дерева часто используют концевые, пазовые и фасонные фрезы.

Перед покупкой станка нужно проверить:

• диаметр хвостовика;
• тип цанги или патрона;
• максимальный диаметр фрезы;
• допустимую длину инструмента;
• наличие автоматической смены инструмента;
• совместимость с нужными материалами.

Мощность оборудования

Мощность влияет на способность станка снимать материал без перегрузки. Для лёгких операций достаточно маломощного привода. Для стали, толстого алюминия и глубокой выборки требуется более мощный двигатель. Недостаток мощности вызывает остановки, перегрев и быстрый износ.

Но высокая мощность сама по себе не гарантирует качество. Важны жёсткость станка, обороты, крутящий момент и правильная оснастка. Для тонкой чистовой обработки иногда важнее стабильность вращения, чем максимальная мощность.

В 2026 году для производственных задач часто выбирают оборудование с запасом мощности. Это снижает риск работы на пределе. Станок дольше сохраняет ресурс и стабильнее выдерживает длительную нагрузку.

Частота вращения шпинделя

Частота вращения шпинделя измеряется в оборотах в минуту. Она подбирается под материал, диаметр фрезы и требуемую чистоту поверхности. Для разных задач диапазон может сильно отличаться.

При обработке дерева и пластика часто нужны высокие обороты. При работе с металлом скорость выбирают осторожнее. Для стали важны крутящий момент и охлаждение. Для алюминия нужен баланс между скоростью, подачей и удалением стружки.

Неправильная частота вращения приводит к проблемам:

• перегреву инструмента;
• оплавлению пластика;
• налипанию алюминия;
• сколам на дереве;
• вибрации и шуму;
• снижению точности.

Размеры рабочей зоны

Размеры рабочей зоны можно рассматривать и как классификационный признак. По этому параметру станки делят на настольные, средние производственные и крупногабаритные. Настольные модели подходят для небольших деталей. Средние станки применяют в мастерских и цехах. Крупные портальные системы используют для листов, плит и длинных заготовок.

Принципы классификации

Такое сравнение помогает сузить выбор. Для домашней мастерской не нужен тяжёлый портальный станок. Для серийного производства профиля настольной модели будет недостаточно.

По назначению оборудование бывает универсальным и специализированным. Универсальные станки выполняют широкий набор операций. Специализированные модели рассчитаны на конкретную задачу. Например, фрезеровку торцов импоста или обработку длинного алюминиевого профиля.

Виды фрезерных станков

Существуют разные виды фрезерных станков. Каждый тип имеет свою компоновку, назначение и ограничения. Ниже приведены основные варианты, которые чаще встречаются в производстве и мастерских.

Вертикально-фрезерные станки имеют вертикальное расположение шпинделя. Они удобны для обработки плоскостей, пазов, отверстий и торцов. Такие модели часто используют в универсальных цехах. Они подходят для металла, дерева, пластика и профилей.

Горизонтально-фрезерные станки имеют шпиндель, расположенный горизонтально. Они хорошо справляются с силовой обработкой, глубокими пазами и длинными поверхностями. Такие модели устойчивы при тяжёлых режимах резания. Их часто выбирают для крупных металлических деталей.

Универсальные станки совмещают возможности разных компоновок. Они позволяют выполнять больше операций на одном рабочем месте. Поворотный стол или дополнительная головка расширяют функционал. Это удобно для ремонтных цехов и мелкосерийного производства.

Бесконсольные станки отличаются повышенной жёсткостью. Их используют для точной обработки тяжёлых заготовок. У таких моделей стол установлен на массивной станине. Это снижает деформации при нагрузке.

Продольно-фрезерные станки применяют для длинных и крупногабаритных деталей. Они подходят для плит, рам, направляющих и корпусных элементов. Инструмент или портал перемещается вдоль заготовки. Такие станки часто применяют в тяжёлом машиностроении.

Фрезерные станки с ЧПУ управляются программой. Они обеспечивают высокую повторяемость и точность. Оператор задаёт модель, траектории, режимы и инструмент. После настройки станок выполняет цикл автоматически.

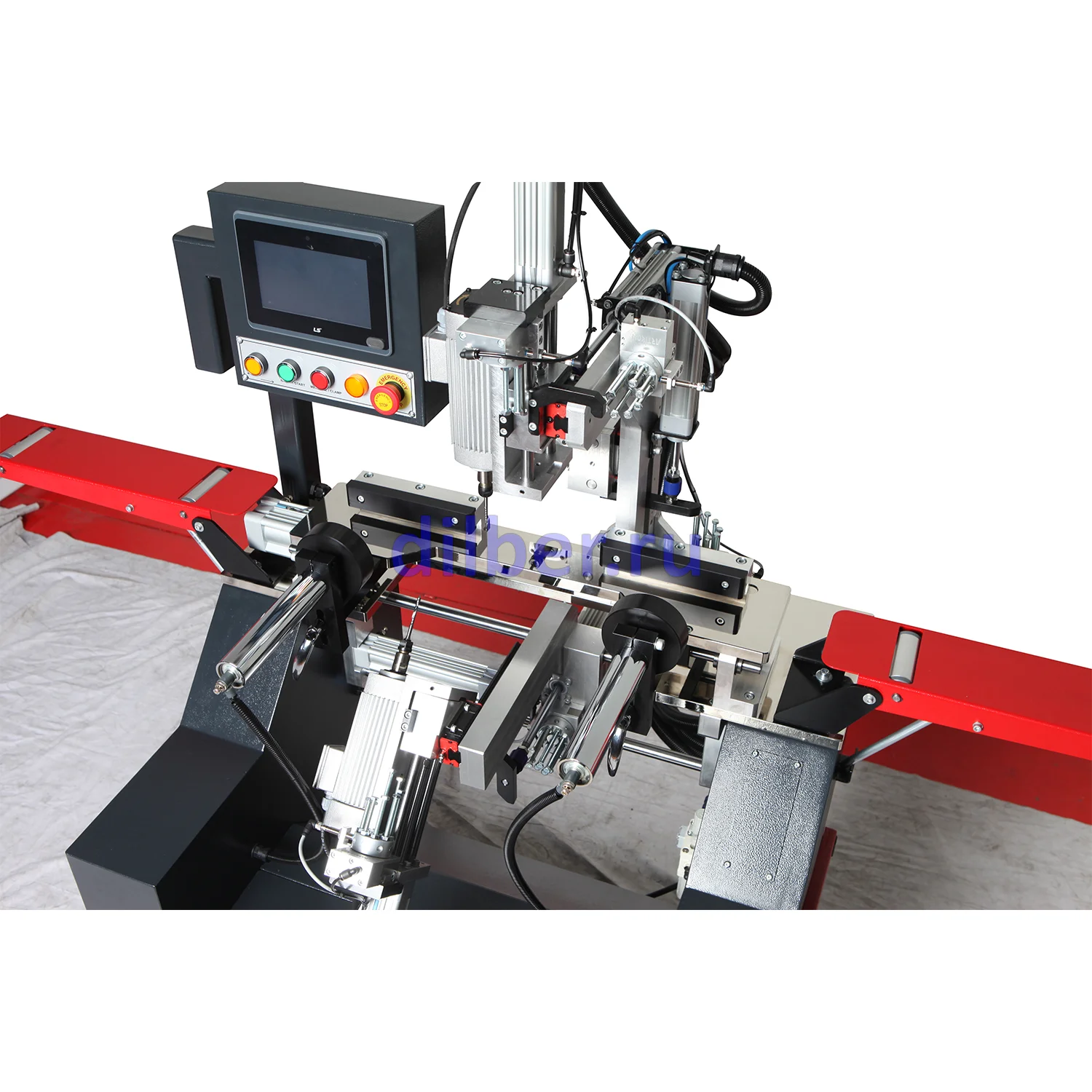

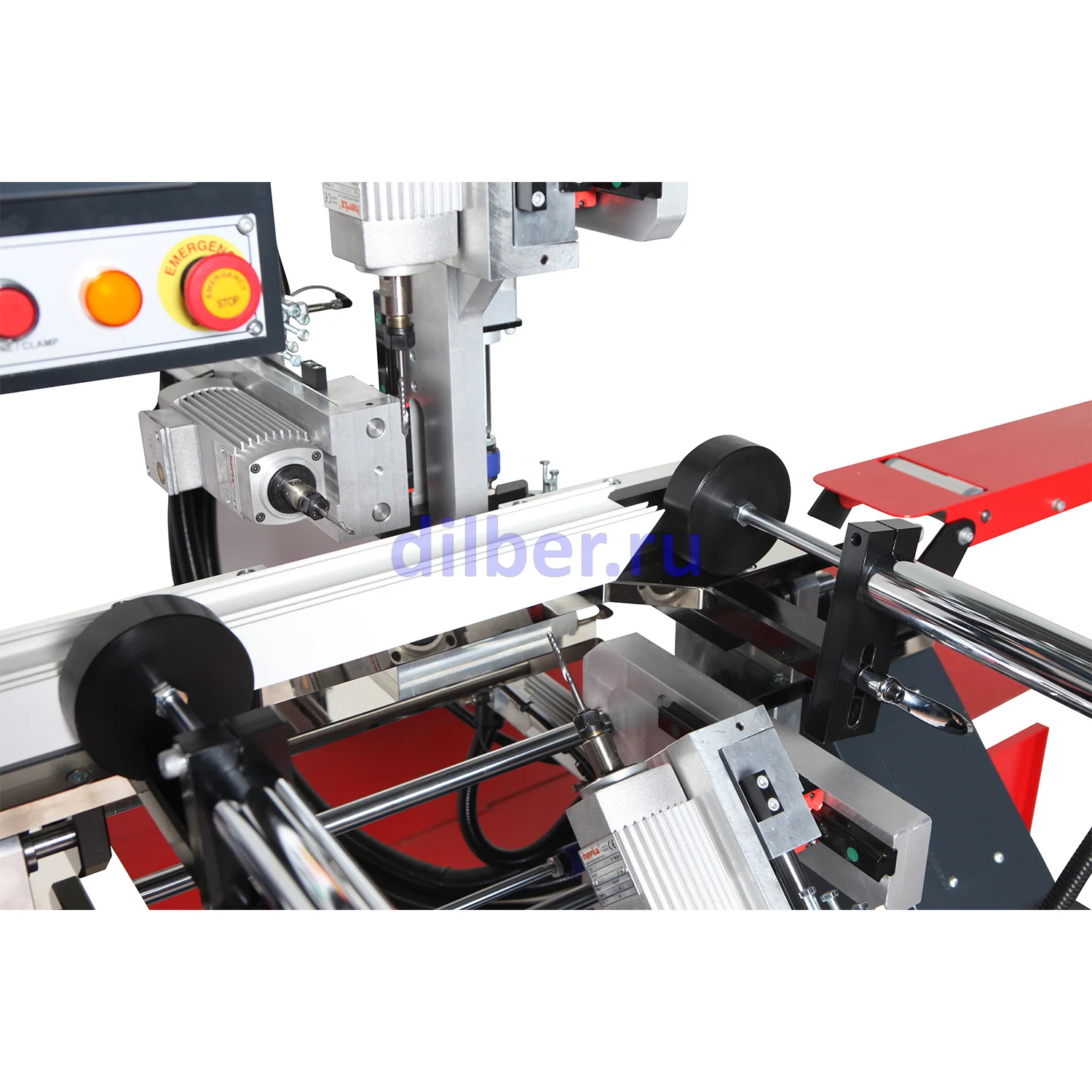

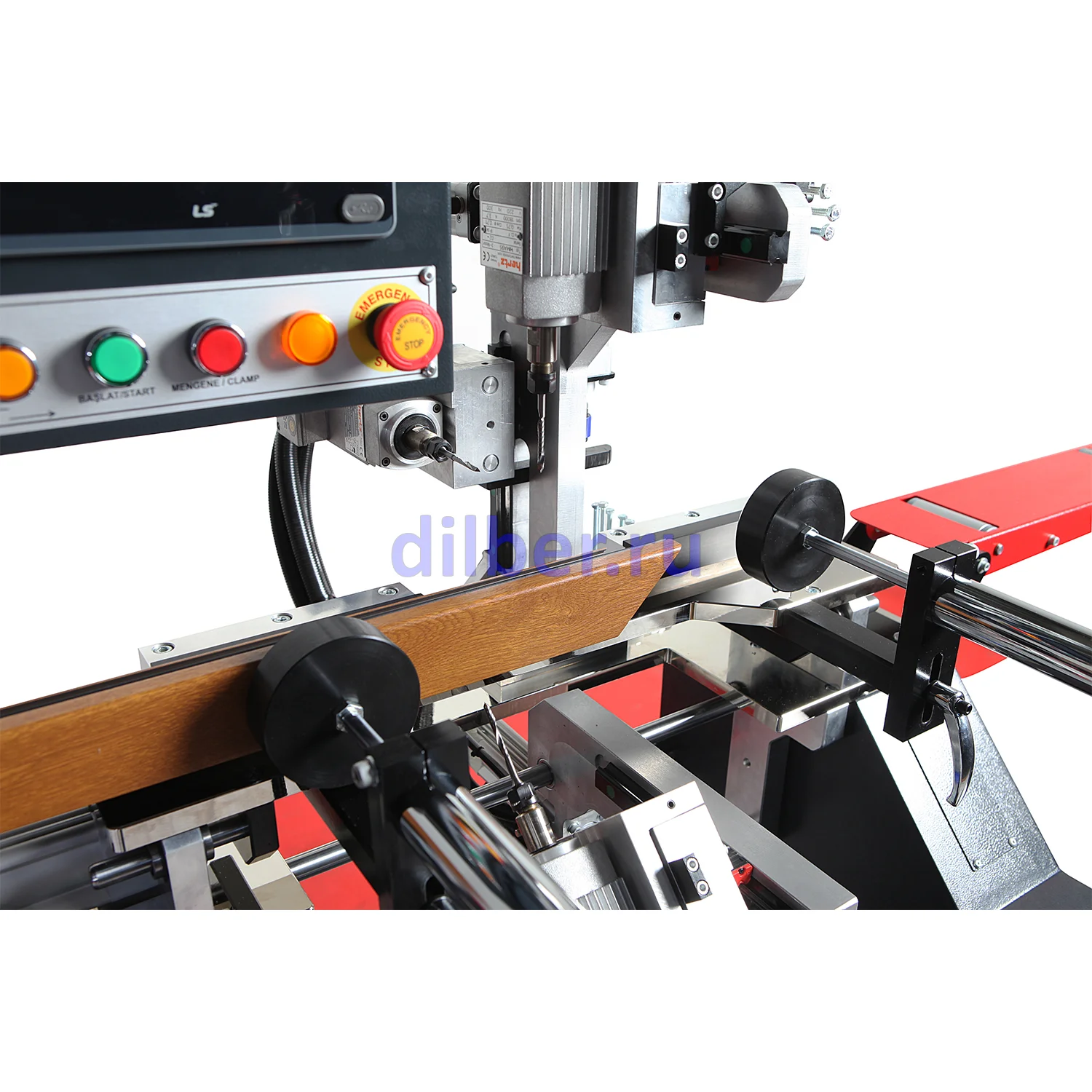

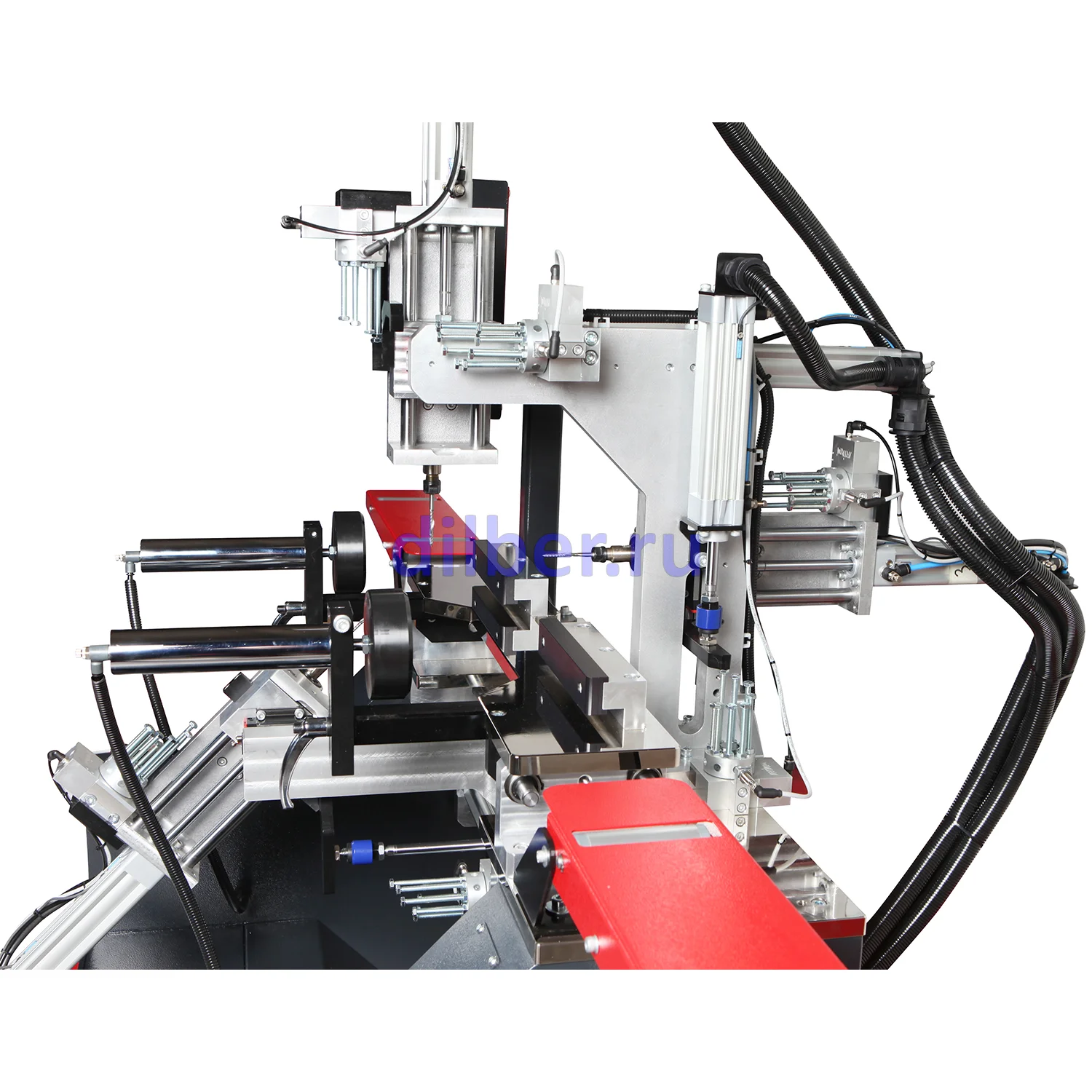

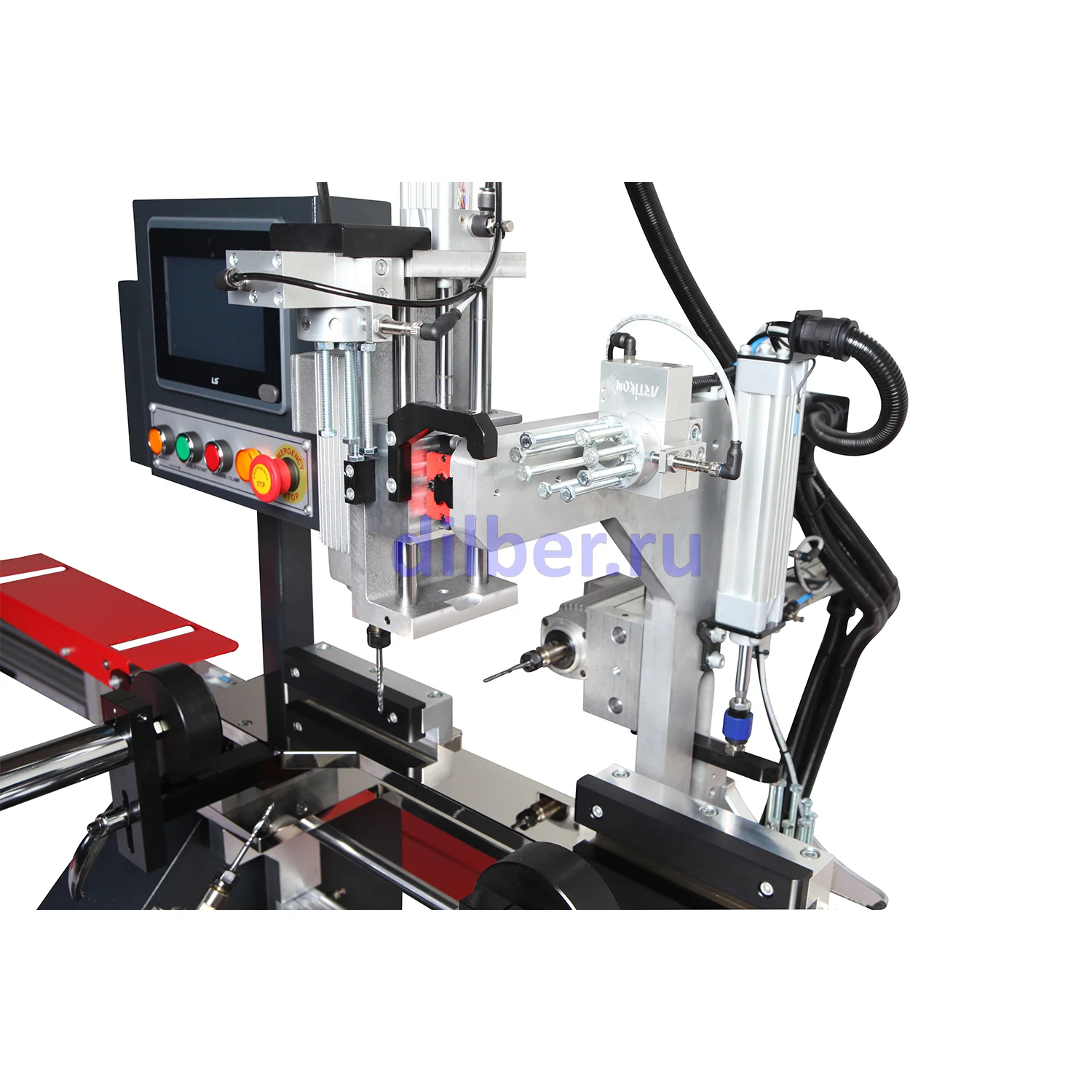

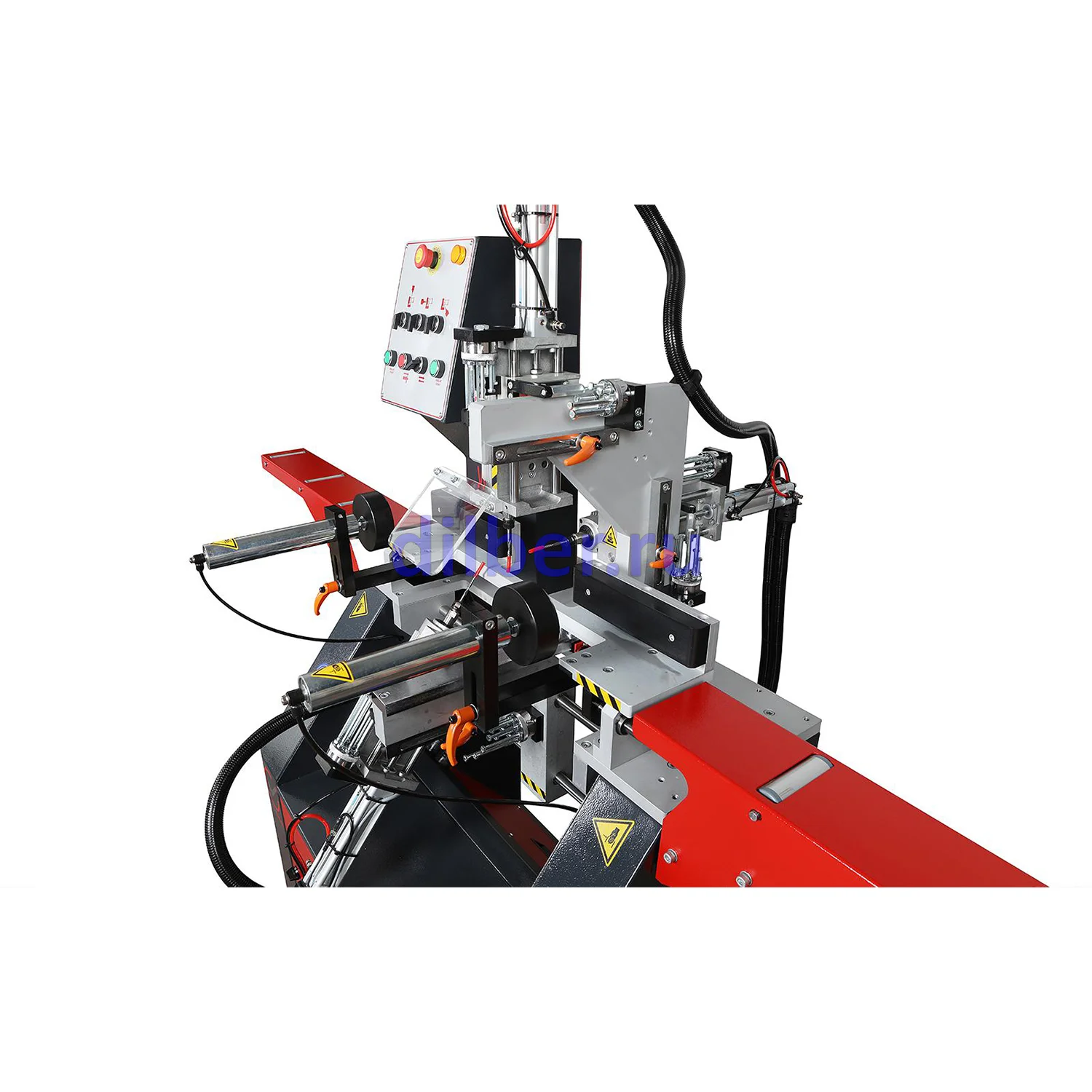

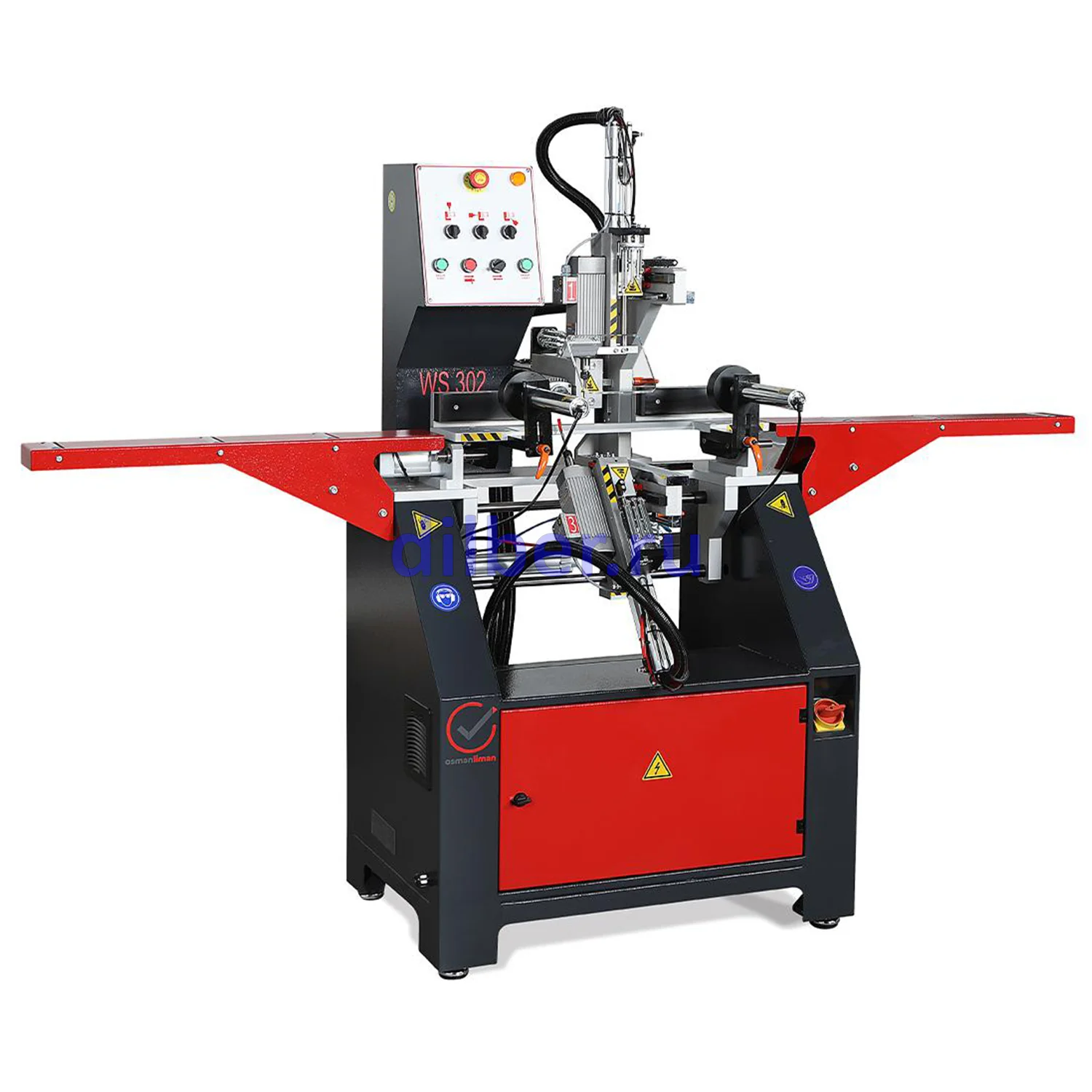

Для производства окон и дверей применяют профильные фрезерные станки. Они обрабатывают ПВХ и алюминиевые профили. Оборудование может выполнять фрезеровку импоста, отверстий, пазов и торцевых соединений. Важны точные упоры, пневмоприжимы и чистая обработка кромки.

Выбор станка зависит от материала, габаритов детали, требуемой точности и объёма производства. Для единичных задач подойдёт универсальная модель. Для серийного выпуска лучше выбирать специализированное оборудование или ЧПУ. Для длинных профилей важны рабочая зона, прижимы и удобство позиционирования.

Кратко сравнить основные типы можно так:

Фрезерный станок нужно выбирать не по одному параметру. Важно учитывать всю систему: шпиндель, стол, оси, мощность, точность, инструмент и тип управления. Только так оборудование будет соответствовать реальным задачам производства.

Если нужен универсальный вариант, подойдут вертикальные или универсальные модели. Если требуется высокая повторяемость, лучше рассматривать ЧПУ. Если производство связано с оконными и дверными профилями, стоит выбирать специализированный профильный станок. Такой подход снижает затраты, уменьшает брак и повышает стабильность обработки.
